USB3.0 AOC應用領域



極簡型終端架構的雲端運算應用說明:

Windows® Multipoint 2012為允許多位使用者同時共用一部電腦的 Windows 解決方案,每位使用者都可獨立享有自己熟悉的 Windows, 體驗由監視器、鍵盤和滑鼠所組成的使用者站台會直接透過 USB3.0 AOC 連接至主機電腦。因為 Multipoint Server 是 Microsoft 發行的正版軟體產品,因此在取得適當授權之後即可享有 Microsoft 或授權合作夥伴提供的支援。這樣可讓您存取 Windows 的完整功能與所有最新的更新,而且您可以確信您能獲得預期的體驗。由於 MultiPoint Server 可讓多位使用者共用一部電腦,所以它可針對每位使用者有自己的電腦這種傳統的運算案例提供低成本的替代方案

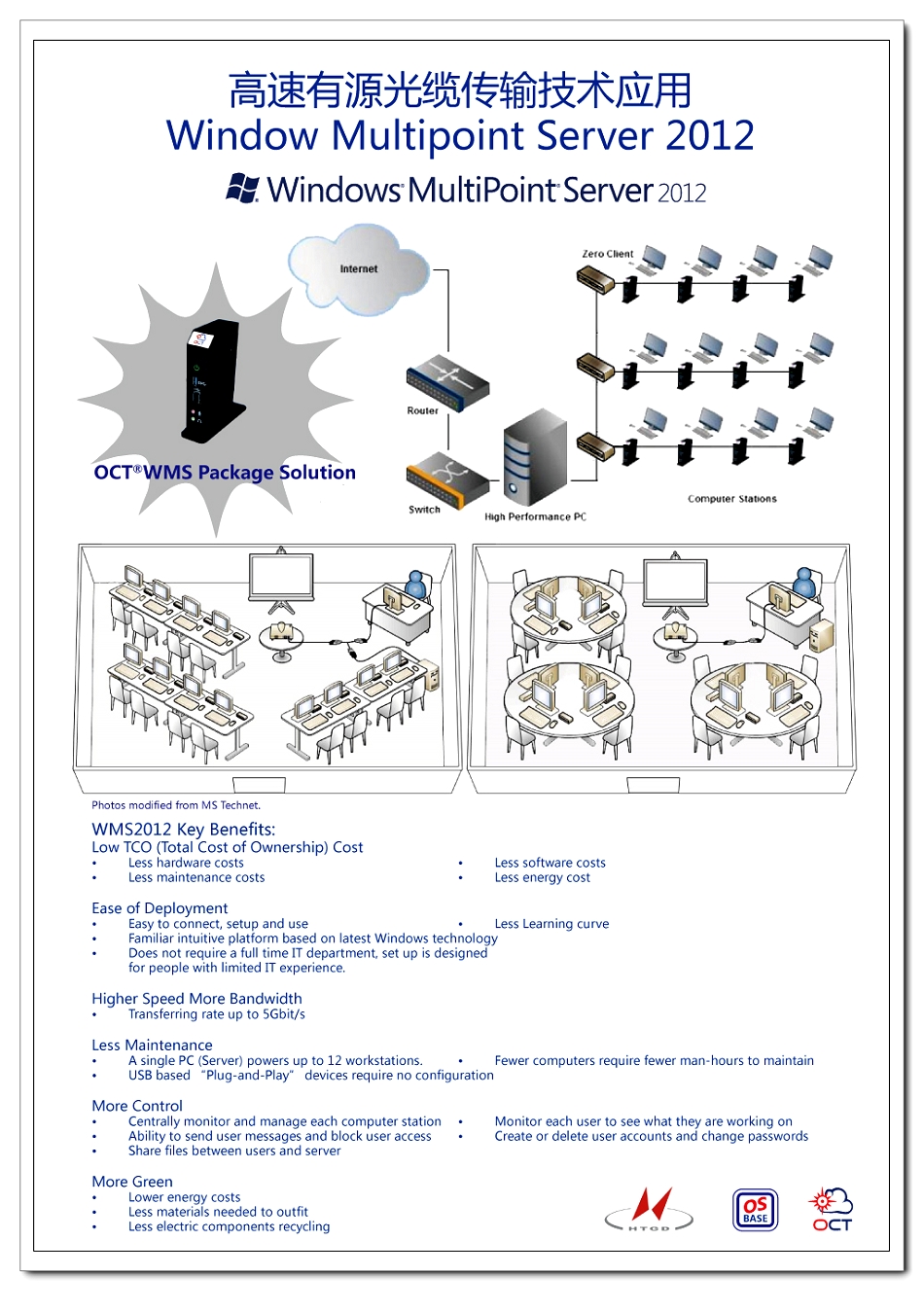

架構圖

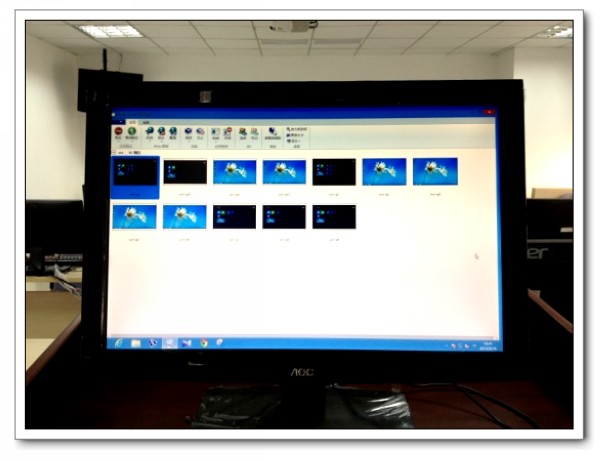

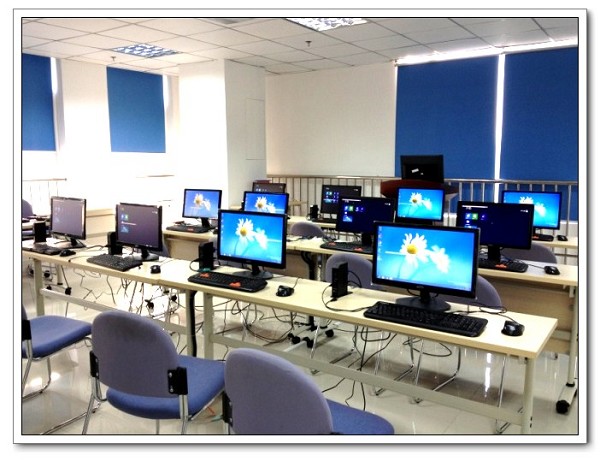

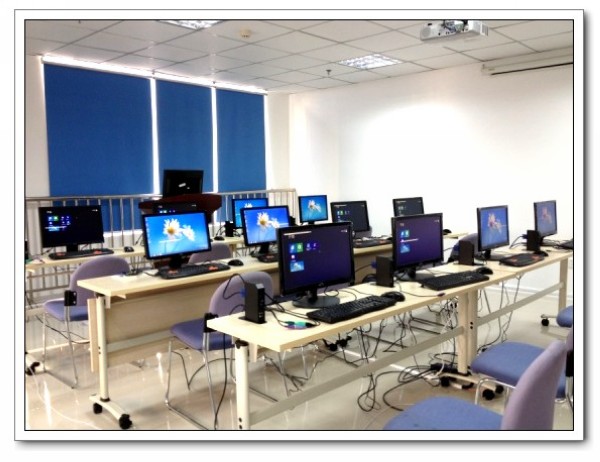

應用實例【1台主機連接12組站台】

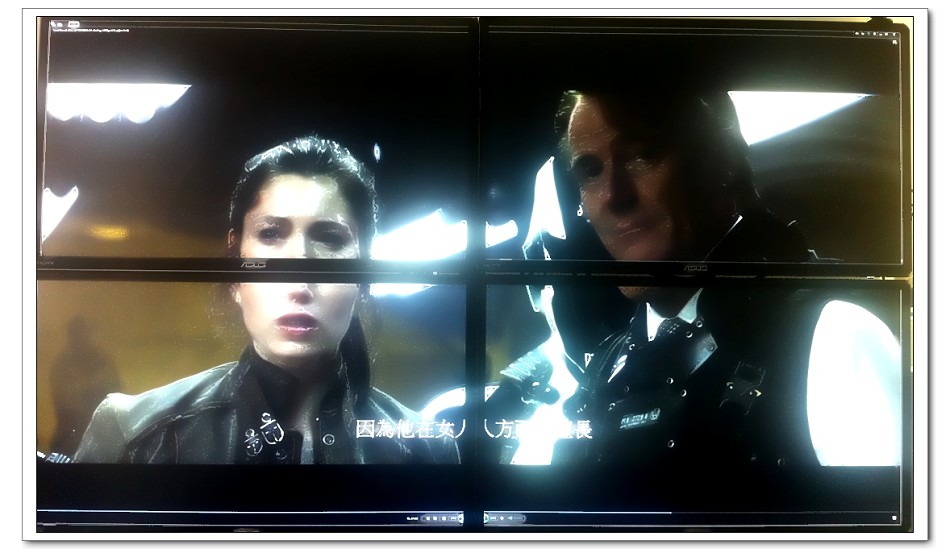

電視牆運用:

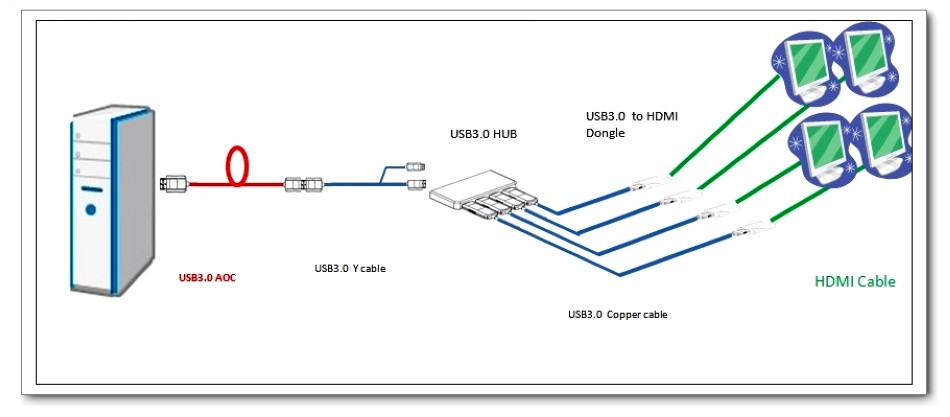

架構圖

應用實例說明

電腦主機透過 1 條 100 公尺的 USB 3.0 AOC,連接至 4 埠 USB 3.0 集線器,衔接 4 條短米數 USB 3.0 銅鑬,再經由 4 個USB 轉 HDMI 的多媒体轉接器,連接 4 條短米數的 HDMI銅鑬,接入至 4 台電視。
